與CYB337堅固平膜壓力變送器比較，CYB237衛生型平膜壓力變送器是采用真正平膜片,全平膜波紋平膜片結構，這種平膜結構非常適合微小壓力的測量，但是對測量的介質有更為嚴格的要求，CYB237適用濃稠流體壓力測量，但是介質中不能含有運動固體顆粒。CYB237具有精度高，溫度影響小，長期穩定性好；抗干擾能力強、過壓過流反極性保護；同時現場顯示可選，智能輸出可選。在食品、飲料、醫藥行業，CYB237平膜片保證了傳感器大面積接觸介質，從而解決了殘?jiān)掣健⒔Y(jié)垢，堵塞，清潔衛生等問題。在注膠行業，CYB237可以用來檢測膠液的微小泄露。

應用領域

注塑、注膠行業；醫療、食品行業有衛生要求的粘稠流體壓力。

技術參數

測量范圍：-0.1···0～0.01MPa···25MPa；

過載壓力：1.5倍滿量程壓力；

破壞壓力：2倍標稱壓力；

壓力類型：表壓、密封表壓、絕壓；

供電電源：9…12～30VDC；

輸出信號：4～20mA；0～20mA；0～5VDC；0.5～4.5V ；0～10VDC；RS485等；

準確度：±0.1%FS；±0.2%FS；±0.5%FS；

重復性：±0.1%FS/年；

長期穩定性：±0.1%FS/年；

頻率響應：≥1KHz；

介質溫度：－45℃～85℃···125℃；

零點溫度漂移：±0.03%FS/℃；

滿度溫度漂移：±0.03%FS/℃；

介質接觸材質：1Cr18Ni9Ti；

電氣連接：霍斯曼、M12、航空插件、電纜；

外殼防護：IP65；P67；

沖擊：20G ，11msec，1/2 sine；

震動：10G peak，20 到 2400 Hz；

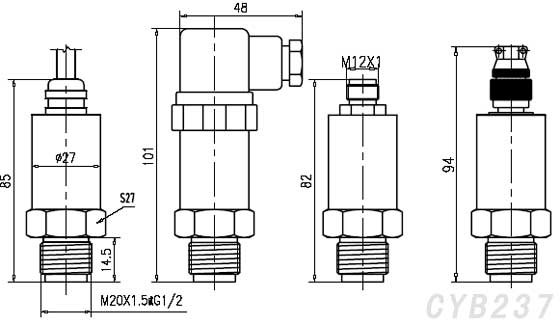

典型外形結構

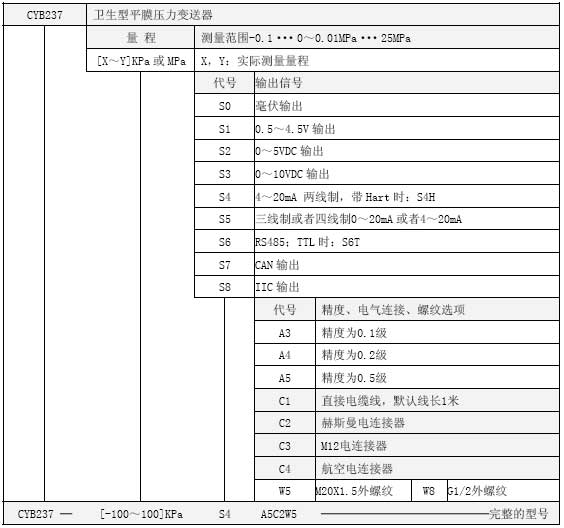

選型指南

選型示例： CYB237─(-100～100)KPaS4A5C2W5， 表示壓力量程為(-100～100)KPa；輸出信號為兩線制4～20mA；測量精度：0.5級；電氣連接為赫斯曼；M20X1.5外螺紋引壓接口。

注：

1、選型表中默認的供電電壓為24VDC，介質溫度為常溫，壓力類型為表壓；

2、本產品可提供定制，特殊輸出信號、精度等級、供電電壓、螺紋規格、電氣連接、介質溫度、顯示（赫斯曼）、壓力類型、介質接觸材質、防護等級請明確說明或聯系澤天傳感。

相關資料

1、 CYB237衛生型平膜壓力傳感器外形尺寸CAD圖 請點擊下載。
